碳中和智库 | 风力发电基础知识汇总(收藏)

2022-10-14 17:10:12 admin

碳中和智库 | 风力发电基础知识汇总(收藏)
01 什么是风力发电?

定义风力发电机是将风能转换为机械功,机械功带动转子旋转,最终输出交流电的电力设备。风力发电机一般有风轮、发电机(包括装置)、调向器(尾翼)、塔架、限速安全机构和储能装置等构件组成。



历史人们利用风能的历史有3000多年,1891年,丹麦人PoulLaCour第一个制造了用来发电的风车。1941-42丹麦的F.L.Smidth公司建造的风车可以看成世界现代风车的前身。

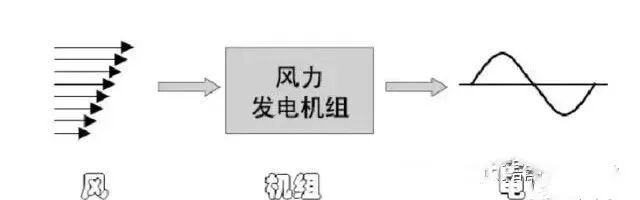

02 风力发电原理

原理风力发电的原理是将风能转换为机械能,机械能转换为电能的电力设备。广义地说,它是一种以太阳为热源,以大气为工作介质的热能利用发动机。是利用风力带动风车叶片旋转,再透过增速机将旋转的速度提升,来促使发电机发电。

碳中和智库 | 风力发电基础知识汇总(收藏)





巨大叶片转动并不是靠风推,而是靠升力像飞机翅膀一样

风力发电机的叶片从地面看上去给人的感觉较小,但实际上这些叶片很大。普通的风电叶片都有40多米长,而目前最大的风电叶片长度已经超过100米,远超过大型客机的机翼长度。那么风是如何带动如此巨大的叶片旋转的呢?



      其实,风并非“推”动风轮叶片,而是由于叶片横截面的形状上下不对称,风在通过叶片上方的时候流速大,通过下方的时候流速小。这就会导致叶片上方的压强小,下方的压强大,形成叶片上下面的压差,这种压差会产生升力,令风轮旋转。



风力发电的输出

      风力发电机因风量不稳定,故其输出的是13~25V 变化的交流电,须经充电器整流,再对蓄电瓶充电,使风力发电机产生的电能变成化学能。然后用有保护电路的逆变电源,把电瓶里的化学能转变成交流 220V市电,才能保证稳定使用。

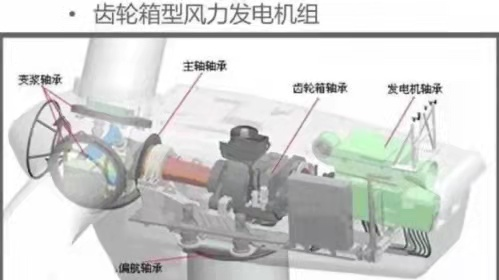

03 风机的机构


风力发电机组是由风轮、传动系统、偏航系统、液压系统、制动系统、发电机、控制与安全系统、机舱、塔架和基础等组成。

(1)叶片:叶片是吸收风能的单元,用于将空气的动能转换为叶轮转动的机械能。

(2)浆系统:变浆系统通过改变叶片的桨距角,使叶片在不同风速时处于最佳的吸收风能的状态,当风速超过切出风速时,使叶片顺桨刹车。

(3)齿轮箱:齿轮箱是将风轮在风力作用下所产生的动力传递给发电机,并使其得到相应的转速。

(4)发电机:发电机是将叶轮转动的机械动能转换为电能的部件。转子与变频器连接,可向转子回路提供可调频率的电压,输出转速可以在同步转速±30%范围内调节。

(5)偏航系统:偏航系统采用主动对风齿轮驱动形式,与控制系统相配合,使叶轮始终处于迎风状态,充分利用风能,提高发电效率。同时提供必要的锁紧力矩,以保障机组安全运行。

(6)轮毂系统:轮毂的作用是将叶片固定在一起,并且承受叶片上传递的各种载荷,然后传递到发电机转动轴上。轮毂结构是3个放射形喇叭口拟合在一起的。

风力发电机的工作原理是通过风力推动叶轮旋转,再通过传动系统增速来达到发电机的转速后来驱动发电机发电,有效的将风能转化成电能。

碳中和智库 | 风力发电基础知识汇总(收藏)


碳中和智库 | 风力发电基础知识汇总(收藏)
04 风力发电机组的分类及其特点


风力发电机组主要由两大部分组成:

       风力机部分――它将风能转换为机械能

       发电机部分――它将机械能转换为电能

       根据风机这两大部分采用的不同结构类型、以及它们分别采用的技术方案的不同特征,再加上它们的不同组合,风力发电机组可以有多种多样的分类。

1.  如依风机旋转主轴的方向(即主轴与地面相对位置)分类,可分为:

      “水平轴式风机”――转动轴与地面平行,叶轮需随风向变化而调整位置;

      “垂直轴式风机”――转动轴与地面垂直,设计较简单,叶轮不必随风向改变而调整方向。



2.  根据桨叶接受风能的功率调节方式可分为:

       “定桨距(失速型)机组”――桨叶与轮毂的连接是固定的。当风速变化时,桨叶的迎风角度不能随之变化。由于定桨距(失速型)机组结构简单、性能可靠,在20年来的风能开发利用中一直占据主导地位。

       “变桨距机组”――叶片可以绕叶片中心轴旋转,使叶片攻角可在一定范围内(一般0-90度)调节变化,其性能比定桨距型提高许多,但结构也趋于复杂,现多用于大型机组上。



3.  按照叶轮转速是否恒定可分为:

      “恒速风力发电机组”――设计简单可靠,造价低,维护量少,直接并网;缺点是:气动效率低,结构载荷高,给电网造成电网波动,从电网吸收无功功率。

      “变速风力发电机组”――气动效率高,机械应力小,功率波动小,成本效率高,支撑结构轻。缺点是:功率对电压降敏感,电气设备的价格较高,维护量大。现常用于大容量的主力机型。



4. 根据风力发电机组的发电机类型分类,可分为两大类:

            “异步发电机型” “同步发电机型”

异步发电机按其转子结构不同又可分为:

(1)笼型异步发电机――转子为笼型。由于结构简单可靠、廉价、易于接入电网,而在小、中型机组中得到大量的使用;

(2)绕线式双馈异步发电机――转子为线绕型。定子与电网直接连接输送电能,同时绕线式转子也经过变频器控制向电网输送有功或无功功率。

同步发电机型按其产生旋转磁场的磁极的类型又可分为:

(1)电励磁同步发电机――转子为线绕凸极式磁极,由外接直流电流激磁来产生磁场。

(2)永磁同步发电机――转子为铁氧体材料制造的永磁体磁极,通常为低速多极式,不用外界激磁,简化了发电机结构,因而具有多种优势。



5.  如根据风机的额定功率化分,一般可分为:

微型机:10 kW以下

小型机:10 kW至100 kW

中型机:100 kW 至1000 kW

大型机:1000 kW 以上(MW级风机)



05 什么是风力发电场?

风力发电场(简称风电场),是将多台大型并网式的风力发电机安装在风能资源好的场地,按照地形和主风向排成阵列,组成机群向电网供电。风力发电机就像种庄稼一样排列在地面上,故形象地称为“风力田”。风力发电场于 20 世纪 80 年代初在美国的加利福尼亚州兴起,现在被全世界大力发展风电的各个国家广泛采用。

风电场的风力发电机相互之间需要有足够的距离,以免造成过强的湍流相互影响,或由于"尾流效应"而严重减低后排风电机的功率输出。为了配合运送大型设备(特别是叶片)到安装现场,须要建设道路。另外亦须要建设输电线,把风电场的输出连接到电网接入点。

碳中和智库 | 风力发电基础知识汇总(收藏)
06 风电场的组成以及风电场的建造要求


风电场组成包含:

  • 风电机群

  • 集电部分

  • 升压变电站(陆上可能多于一级升压,海上可能有集控中心)升压变压器无功补偿装置(电容器、电抗器、静止无功补偿装置、滤波器)

  • 风电场管理系统



风电场的建造要求:

  • 风能质量要高

    风力发电场的场址的首要条件必须风能资源丰富。年平均风速在5m/s以上,30m高处的有效风力时数在6000h以上,有效风能密度在240w/m^2以上时才适合建设大型风电场。其实,影响风能质量的因素有年平均风速、平均风功率密度、风频分布、有效风速可利用小时数、风向稳定度等。

    风力发电场的场址盛行风向稳定风向稳定不仅可以增大风能利用率,还可以延长风机寿命。

    风力发电场湍流程度要小。风是随机的,并受场地表面粗糙度和附近障碍物的影响。风场湍流的形成一般是由于风道过于粗糙、或者因障碍物而产生的风速及风向的急剧变化而引起的。它不仅会影响风力发电机的出力,还会使风力发电机产生振动和受载不均,降低风力发电机使用寿命,严重时还会造成桨叶飞出的事故。

    风力发电场址的自然灾害要少。强风、冰雹、雷暴、地震等都会对风力发电机等造成影响。

  • 社会自然条件、风力发电场址的地势要较平坦,地质条件要好,以便进行土建施工。

    交通便利。要考虑拟建风电场的设备供应和主要建筑材料运输是否便利。是否利于大型吊车、平板车的施工、运输等。

    风电场应尽可能接近电网接入点。如:靠近现有的10KV和66KV变电所和线路,以减少电能损耗和送出工程的费用。尽量少占耕地,减少生态破坏。

    周围环境。风电场的建设一般会对飞禽及鸟类正常生活和迁徙有影响,为保护生态,场址应尽量避开鸟类飞行路线、候鸟及动物栖息地等,远离自然保护区、军事设施、人口密集地区等。

  • 海上风电选址要求:根据国家能源局和国家海洋局联合印发的《海上风电开发建设管理暂行办法实施细则》进行实施。例如:海上风电场原则上应在离岸距离不少于10公里、滩涂宽度超过10公里时海域水深不得少于10米的海域布局。在各种海洋自然保护区、海洋特别保护区、重要渔业水域、典型海洋生态系统、河口、海湾、自然历史遗迹保护区等敏感海域,不得规划布局海上风电场等。


07 发展风力发电具有什么优缺点?

优点:

  • 清洁,环境效益好

  • 可再生,永不枯竭

  • 基建周期短

  • 装机规模灵活

风能永远不会枯竭,利用风能发电可以减少环境污染,降低碳排量,符合我们国家现行的低碳生活的理念,而且风电装机灵活,建造周期也短,不需要一次性投入建造完成,可以分批次,分周期建造,也利于风电企业更好的发展。

缺点:

  • 噪声,视觉污染

  • 占用大片土地

  • 不稳定,不可控

  • 成本仍然很高

  • 影响鸟类

风电场的建造需要大量的土地,并且一旦风电场建造完毕,这些土地就不可挪作他用,在一些土地匮乏的地方无疑是一种变相的浪费。而且风电场风机数量多,一些在山区,草原建造的风电场会对鸟类造成伤害,对生态有一定的影响。


08 为什么说风能是一种绿色能源?



风能是一种干净的自然能源,没有常规能源(如煤电,油电)与核电会造成环境污染的问题。平均每装一台单机容量为1兆瓦的风能发电机,每年可以减排2000吨二氧化碳(相当于种植1平方英里的树木)、10吨二氧化硫、6吨二氧化氮。风能产生1兆瓦小时的电量可以减少0.8到0.9吨的温室气体,相当于煤或矿物燃料一年产生的气体量。而且风机不会危害鸟类和其它野生动物。

在常规能源告急和全球生态环境恶化的双重压力下,风能作为一种高效清洁的新能源有着巨大的发展潜力。


09 风电会致死更多鸟类?



全球变暖对鸟类存在致命影响。《科学》期刊上的一项研究指出,受气候变化、栖息地减少等主要原因影响,自1970年来,北美洲鸟类数量减少了约29%,相当于近30亿只。

在过去100年中,美国莫哈韦沙漠的温度上升了大约2℃,气候变暖让鸟类的种群丰富性急剧衰减。英国《皇家学会生物学分会学报》论文称,气候变化正在影响鸟类免疫系统,致使鸟类出现新的疾病。

风电通过取代化石燃料减缓气候变化,可以大大改善鸟类的生存环境,进而降低全球鸟类的死亡率。依据国际可再生能源署(IRENA)和国际能源署(IEA)的情境分析,全球每年至少需要新增180GW风电装机,才能实现将温升控制在相对于工业化前水平2℃以内。

事实上,风电不会对鸟类种群构成威胁,其利远大于弊。根据美国鱼类和野生动物服务局统计,按原因分类的北美年度鸟类死亡率由高到低排序分别是:家猫(24亿只),建筑玻璃(5.99亿只),汽车碰撞(2.15亿只),电力线碰撞(2550万只),通讯塔(660万),油坑(75万)和风力发电机(234,000)。计算可知,真正因风电导致鸟类死亡的数量只有全部的0.007%

当前,风电行业也正在通过高精度光学技术与人工智能结合探测鸟类活动、改变机组叶片颜色等方式,致力于进一步降低鸟类死亡率。

碳中和智库 | 风力发电基础知识汇总(收藏)
10 海上风电具有什么优势



★ 海上风资源较陆上更好,离岸10千米的海上风速通常比沿岸高20%,同时海上很少有静风期

★ 海上风电不占用宝贵的土地资源,不扰民

★ 海上风电单机装机容量更大,扫风面积更大,风资源利用更充分

★ 沿海地区电力需求量大,有助加速沿海地区的能源转型

碳中和智库 | 风力发电基础知识汇总(收藏)
11 风机转一圈能发几度电



目前主流风机的单机容量从1.5兆瓦到10兆瓦不等,未来可能会更大,相对来说小容量的都在陆地上,大容量的都在海里。当然,容量越大,同等情况下发电越多。

以2兆瓦的风力发电机组为例:叶片长50-60米左右,以额定转速运行,转动一圈约4秒钟,叶尖速度可达280多公里/时,堪比高铁速度,叶轮转动一圈约发2.2度电。

碳中和智库 | 风力发电基础知识汇总(收藏)
12 一度电能做什么



一度电

可以让25瓦的台灯点亮40小时

让手机充电100多次

让吸尘器把房间打扫5遍

让150瓦的洗衣机运转近7小时

让66瓦的冰箱运转15小时

可供一台普通电扇运行15个小时

可供一台普通空调运行1.5小时

可以使电动自行车跑80公里

可以生产15瓶啤酒

碳中和智库 | 风力发电基础知识汇总(收藏)
13 影响风电发展的因素及风电未来的发展



(1)国家能源局指出,在弃风率高于20%的地区,将不再安排新的风电建设规模。这一举措导致新疆、甘肃地区近几年已暂停风电建设。同时,国家能源局在2016年推行了风电投资监测预警机制,预警颜色按红、橙、 蓝三色表示,红色区域即为暂停风电开发建设的区域。2019年,甘肃、新疆均为红色预警区。

(2)由于陆上风电标杆上网电价被改为指导价,新核准的集中式陆上风电项目上网电价全部通过竞价的方式确定,且不得高于项目所在风能资源区的指导价。平价上网政策的推行与国家补贴政策的取消,使得新开发的风电场面临新的技术考验与开发难度进一步加大。

(3)西北地区的电力消纳能力有限,且风电分布比较集中,对外输送有赖于特高压、超高压输电线路建设。西北地区每年风电的弃风率较高,影响到风电装机容量的增长。

(4)海上风能资源禀赋优越,近几年以及未来将成为产业发展的一个重点。这使得深居内陆的西北地区的风电装机在全国的占比逐渐减小。

(5)土地管理制度实施以后,受到耕地红线不能动、林地不能建等限制,西北地区可开发的风能资源进一步减少。

未来风电将会占比越来越大:十四五又有许多新的风电基地开始兴建,例如晋能集团的签约的新疆300万千瓦风、光项目、内蒙古杭锦旗的风电项目。后期随着这些项目不断的落地,风电的成本也在不断降低,风电也将进一步得到发展。
